Испытания кабелей повышенным напряжением
Коротко об услуге
Основа надежного электроснабжения
Безопасное и бесперебойное электроснабжение современных объектов напрямую зависит от надежности всей энергосистемы. Чтобы исключить внезапные технологические аварии, пробой диэлектрического слоя и дорогостоящий ремонт оборудования подстанций, владельцам предприятий необходимо регулярно контролировать техническое состояние коммуникаций. Основным методом контроля здесь является комплексное обследование. Тестирование силовых кабелей повышенным напряжением позволяет своевременно обнаружить скрытые дефекты изоляции и предотвратить критические ситуации. Проведение высоковольтных проверок гарантирует, что линия выдержит пиковые эксплуатационные и коммутационные нагрузки
Инструментальная диагностика
В процессе длительной эксплуатации или сразу после завершения монтажа в структуре кабельных линий (КЛ) могут возникать опасные изменения. Механические повреждения оболочки, естественное старение изоляции, некачественный монтаж соединительных или концевых муфт — все это несет скрытую угрозу. Обычный визуальный осмотр не способен показать полную картину, поэтому регулярная инструментальная диагностика трасс обязательна. Чтобы подтвердить электрическую прочность изоляционной основы, к ней прикладывают напряжение, превышающее стандартное номинальное значение. Наша электротехническая лаборатория профессионально выполняет этот комплекс работ, проверяя каждую жилу на пробой
Как проводится испытание

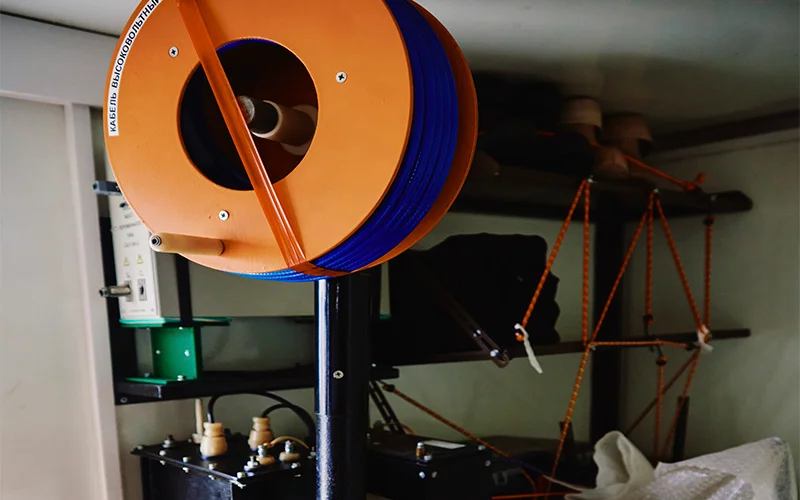

Данная процедура представляет собой подачу на проводники строго регламентированного потенциала от специальной испытательной установки (высоковольтного аппарата). Такой метод искусственно провоцирует слабые места электролинии проявить себя до того, как случится реальный сбой в энергосистеме. В ходе проведения работ специалисты непрерывно отслеживают ключевые физические показатели, среди которых главную роль играет величина тока утечки и коэффициент асимметрии токов по фазам. Если защитный слой имеет скрытые дефекты (трещины, увлажнение, воздушные включения), в процессе теста происходит контролируемый пробой, что позволяет локализовать опасный участок до ввода КЛ под рабочую нагрузку
Когда необходимо проводить
Заказ этих мероприятий необходим перед вводом новой трассы в эксплуатацию (приемо-сдаточные испытания), а также в рамках планового обслуживания действующих электроустановок потребителей (эксплуатационные тесты). Профессиональный высоковольтный контроль обеспечивает уверенность в том, что промышленный объект защищен от внезапных отключений. Наша компания гарантирует безопасность проведения измерений: исправный кабель не повредится, так как параметры тестового сигнала строго ограничены требованиями ПУЭ и ПТЭЭП. В результате клиент получает детальный технический отчет, позволяющий объективно оценить ресурс и состояние изоляции кабельного хозяйства
Похожие услуги
В рамках комплексного обслуживания объектов мы проводим сопутствующие проверки электрооборудования подстанций и распределительных устройств: тепловизионный контроль контактных соединений, диагностику контуров заземления, испытания автоматических выключателей и наладку систем релейной защиты и автоматики (РЗА)
Наши цены
Стоимость пусконаладочных и диагностических работ зависит от класса напряжения кабельной линии (0,4 / 6 / 10 кВ), протяженности трассы, типа изоляции (бумажно-масляная, сшитый полиэтилен, ПВХ) и количества концевых заделок. Мы предлагаем прозрачное ценообразование и фиксированные тарифы на стандартные регламентные операции
| Наименование | Цена |
|---|---|
| Испытание кабеля повышенным напряжением до 1 кВ | от 2 500р. |
| Испытание кабеля повышенным напряжением 6 кВ | от 4 000р. |
| Испытание кабеля повышенным напряжением 10 кВ | от 4 500р. |
| Испытание кабеля повышенным напряжением 20 кВ | от 6 500р. |
| Испытание кабеля повышенным напряжением 35 кВ | от 9 000р. |
| Испытание силового кабеля с бумажной изоляцией | от 4 500р. |
| Испытание кабеля из сшитого полиэтилена (СПЭ) методом СНЧ | от 5 500р. |
| Испытание контрольного кабеля повышенным напряжением | от 2 000р. |
| Измерение сопротивления изоляции перед испытанием | от 1 500р. |
| Проверка целостности оболочки кабеля | от 3 000р. |
| Повторное испытание после ремонта кабельной линии | от 3 000р. |
| Оформление протокола испытаний | входит в стоимость |
| Срочный выезд электролаборатории | от 5 000р. |
Объекты, на которых проводим испытания
Проводим электроиспытания на объектах различного назначения — от частной недвижимости до коммерческих и производственных помещений. Учитываем особенности эксплуатации, требования безопасности и действующие нормативы
Жилой дом
Проверяем электропроводку, щиты, заземление и защитную автоматику в частных домах, коттеджах и таунхаусах
Квартира
Проводим испытания электросетей в квартирах после ремонта, перед сдачей объекта или при выявлении неисправностей
Кафе и ресторан
Проверяем электрооборудование, линии питания и защиту на объектах общественного питания с высокой нагрузкой на сеть
Магазин
Выполняем электроизмерения в торговых помещениях, включая проверку освещения, розеточных групп и щитового оборудования
Производство
Проводим испытания на производственных объектах с учетом повышенных нагрузок, специфики оборудования и требований к безопасности
Офис
Проверяем электросети в офисных помещениях для безопасной и стабильной работы техники, освещения и рабочих зон
Документация и протоколы
по результатам испытаний
По окончании проверок заказчик получает полный пакет исполнительной документации: технический отчет, дефектную ведомость, акты осмотра и официальные протоколы испытаний. Выдаваемые документы имеют юридическую силу для Ростехнадзора, МЧС, органов дознания и страховых компаний
Протокол испытаний
Итоговый технический протокол — это основной отчетный документ, подтверждающий успешное прохождение верификации кабельной линии (КЛ). В нем детально отображаются характеристики трассы, примененная методика, марка кабеля и схемы подключений. В ходе контроля фиксируется способность диэлектрика выдерживать заданное нормами напряжение в течение регламентированного времени. При обнаружении скрытых дефектов инженеры заносят в отчет точные значения токов утечки и коэффициент асимметрии. Документ скрепляется подписями ответственных лиц и штампом лаборатории, подтверждая легитимность измерений
Лицензия электролаборатории
Все проверочные мероприятия на энергообъектах имеют право выполнять только организации, обладающие действующей разрешительной документацией. Наша электротехническая лаборатория зарегистрирована в Ростехнадзоре и имеет официальное свидетельство с допуском на высоковольтные испытания любой сложности. Персонал состоит из аттестованных инженеров, регулярно проходящих проверку знаний по ПТЭЭП и правилам охраны труда. Наличие актуального свидетельства гарантирует, что диагностика выполняется с использованием поверенных приборов, внесенных в Госреестр СИ, а параметры подаваемого сигнала строго контролируются
Этапы работы
Проведение проверок на высоковольтных трассах — это строго регламентированная процедура, требующая максимальной точности и жесткого соблюдения правил техники безопасности. Чтобы гарантировать достоверность результатов и полностью исключить риск повреждения исправных элементов системы электроснабжения, специалисты нашей компании выполняют работу пошагово
Предварительный визуальный осмотр и подготовка трассы
Инженеры проводят внешний осмотр доступных участков кабельной линии, концевых и соединительных муфт. На этом этапе проверяется отсутствие видимых дефектов, трещин изоляторов, потеков битума или масла, оценивается состояние контура заземления
Обеспечение безопасности и отключение от сети
Выполняется полное отсоединение тестируемого силового кабеля с обеих сторон от питающих трансформаторов, ячеек РУ или распределительных шин. Для снятия остаточного заряда на контакты накладывается переносное заземление, а в зонах разделки жил и на открытых участках выставляются ограждения и знаки безопасности
Измерение сопротивления изоляции мегаомметром
Перед подачей высокого потенциала выполняется замер параметров диэлектрической стойкости. Измерение сопротивления изоляции мегаомметром (на 2500 В) позволяет определить общую целостность защитного слоя каждой жилы и исключить наличие глухих коротких замыканий до включения высоковольтного аппарата
Проверка фазировки и определение целостности жил
Специалисты проводят контроль правильности подключения фаз (фазировки) по отношению друг к другу. Данный метод позволяет исключить ошибки монтажа и гарантирует, что одноименные фазы (А, В, С) на обоих концах трассы соответствуют проектной схеме

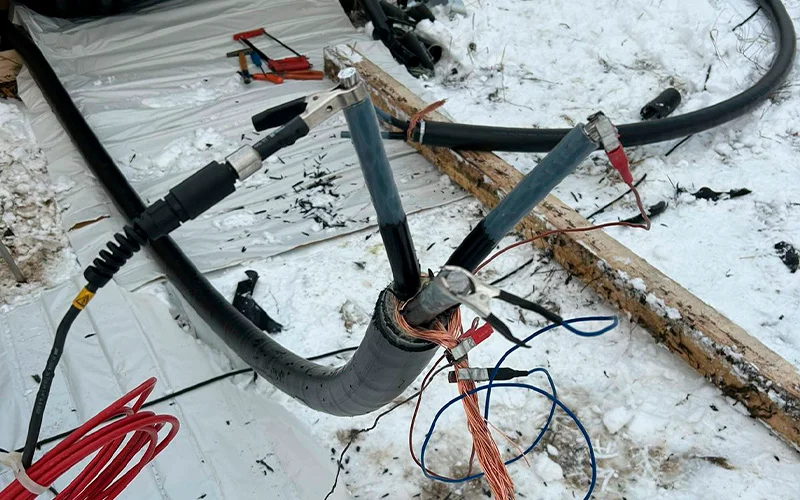

Сборка схемы и подача испытательного напряжения

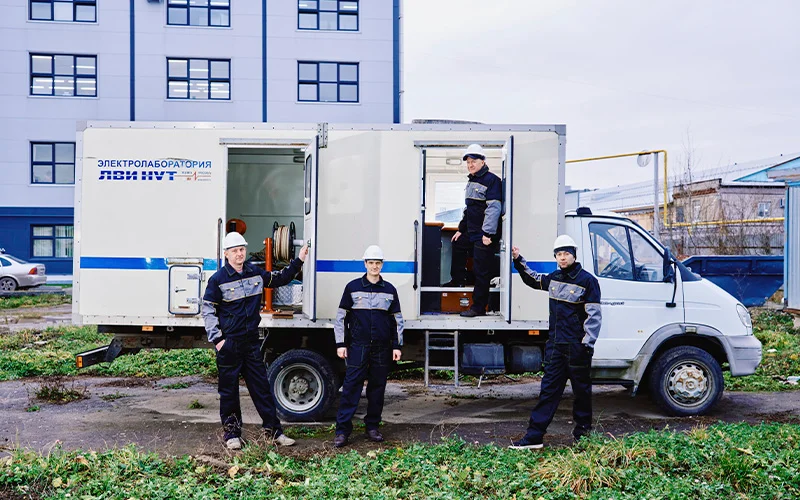

К тестируемым жилам подключается передвижная электролаборатория. Неиспользуемые фазы и металлическая броня (экран) надежно соединяются с контуром заземления. На проверяемый объект плавно, без толчков, подается повышенное напряжение (выпрямленное или переменное сверхнизкой частоты СНЧ)

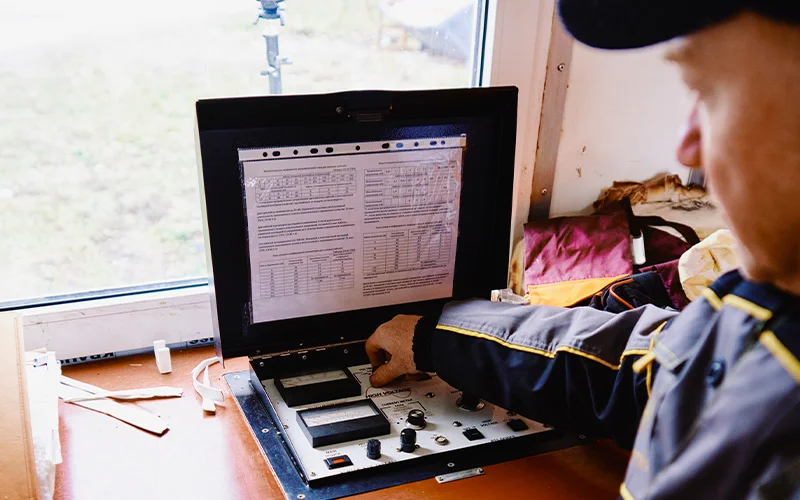

Выдержка под нагрузкой и фиксация тока утечки
Величина испытательного потенциала поднимается до нормы согласно ПУЭ и удерживается в течение строго регламентированного времени (5 минут на каждую фазу для выпрямленного напряжения). В процессе тестирования инженеры ежеминутно фиксируют показатели и отслеживают характер изменения токов утечки
Снятие напряжения и остаточного заряда с кабельной линии
После завершения выдержки напряжение плавно снижается до нуля. С помощью встроенного разрядника короткозамыкателя и заземляющей штанги с жил кабеля безопасно снимается накопленный емкостной заряд
Анализ данных и составление технического отчета
Специалисты изучают полученные результаты: коэффициент асимметрии токов по фазам, стабильность показателей во времени и отсутствие электрических разрядов (продольных и скользящих). На основе этих данных оформляется официальный технический отчет
Наши преимущества
Мы не просто выполняем измерения — мы гарантируем результат, который примут с первого раза
Аккредитация
Ростехнадзора
Реальные
измерения
Поверенные
приборы
Выезд в
день обращения
Работаем с
любыми объектами
Официально
по договору
Аттестованный
персонал
Консультация
инженера
Наши клиенты
Благодарственные письма
Мы ценим доверие наших клиентов и гордимся результатами нашей работы. Благодарственные письма подтверждают качество и надёжность наших услуг
Популярные вопросы
При планировании и проведении высоковольтных проверок у заказчиков и ответственных за электрохозяйство предприятий регулярно возникают сопутствующие вопросы. Ниже наши специалисты подробно разобрали наиболее актуальные темы, чтобы помочь вам разобраться в нормативных требованиях, периодичности процедур и технических нюансах контроля силовых сетей
Как часто необходимо проводить плановое испытание кабельных линий?
Периодичность проверок определяется требованиями ПТЭЭП и ПУЭ. Согласно нормативам, для КЛ напряжением до и выше 1000 В плановые эксплуатационные тесты проводятся по графику, утвержденному ответственным за электрохозяйство потребителя (обычно раз в 1–3 года). Для кабелей, проложенных в земле, при отсутствии сквозных КЗ в течение 5 лет допускается увеличение интервала по решению технического руководителя. Однако линии, питающие особо важные объекты первой категории надежности, проверяются ежегодно без исключений
Может ли испытание кабеля повышенным напряжением повредить исправную изоляцию?
Грамотно организованные высоковольтные тесты абсолютно безопасны для качественного, неизношенного диэлектрика. Подаваемый потенциал рассчитывается строго по таблицам ПУЭ, поэтому он не способен разрушить исправный монолитный полиэтилен или плотную кабельную бумагу. Цель процедуры — искусственно спровоцировать локальный пробой исключительно там, где оболочка уже имеет критические дефекты, трещины или влагу. Это позволяет устранить слабое место в контролируемых условиях, а не во время внезапной аварии под рабочей нагрузкой
Чем отличается измерение сопротивления изоляции мегаомметром от высоковольтных проверок?
Замер мегаомметром является лишь предварительным экспресс-тестом. Прибор низкого напряжения (до 2,5 кВ) способен обнаружить только явные, сквозные повреждения, грубую электропроводность или прямое замыкание на землю. Профессиональные высоковольтные испытания задействуют кратно большие величины (например, до 60 кВ выпрямленного напряжения для КЛ 10 кВ). Только такое мощное поле гарантирует пробой скрытых микротрещин, воздушных пустот и зон локального старения внутри изоляционного материала
Каковы допустимые значения токов утечки при тестировании силового кабеля?
Точные нормативы жестко прописаны в приложениях к ПУЭ. Для распределительных КЛ с бумажной изоляцией напряжением 6–10 кВ величина утечки для исправного кабеля обычно не превышает 300 мкА (для КЛ без муфт — еще ниже). Не менее важным показателем является коэффициент асимметрии токов по фазам — разница между максимальным и минимальным значениями не должна превышать коэффициент 2. Если токи утечки стабильны, имеют тенденцию к снижению и не растут скачками в течение последних минут выдержки, проверка признается успешной
Какие особенности имеет испытание кабеля из сшитого полиэтилена?
Современные КЛ из сшитого полиэтилена (СПЭ) принципиально отличаются от модификаций с бумажно-масляной изоляцией. Их категорически запрещено испытывать высоким постоянным (выпрямленным) током, так как это приводит к образованию объемных зарядов в толще полимера, которые ускоряют развитие «триингов» (микротрещин) и разрушают кабель. Для таких объектов используется метод СНЧ (сверхнизкой частоты 0,1 Гц) с применением переменного напряжения, что обеспечивает эффективное выявление дефектов без ухудшения диэлектрических свойств пластика
Что происходит, если кабель не выдерживает испытательное напряжение?
Если в процессе фиксации параметров происходит лавинообразный рост тока утечки или явный пробой изоляции, тест немедленно прекращается. Данная КЛ признается дефектной и не допускается к эксплуатации. Специалисты электролаборатории с помощью импульсных или акустических методов локализуют точное место повреждения на трассе. После выполнения раскопок дефектный участок вырезается, монтируется новая надежная кабельная муфта, а затем организуется повторное контрольное тестирование перед вводом КЛ в работу
