Испытание кабеля с бумажной изоляцией

Комплексная проверка диэлектрической прочности и выявление скрытых дефектов кабельных линий с помощью подачи повышенного напряжения

Аттестация

Надежно

Всегда на связи

Коротко об услуге

Комплексное обследование

Надежное электроснабжение современных объектов напрямую зависит от стабильного состояния подземных и наземных коммуникаций. В процессе эксплуатации распределительных систем ключевую роль играет своевременное выявление скрытых дефектов токопроводящих элементов. Наша зарегистрированная электролаборатория выполняет комплексное обследование кабельных линий (КЛ). Данная процедура позволяет заблаговременно обнаружить слабые места в структуре проводника, исключить возникновение технологических аварий и гарантировать безопасное включение оборудования подстанций в сеть под номинальную нагрузку

Проверка электрической прочности

Основная техническая задача, которую решает профессиональный высоковольтный контроль, заключается в глубокой проверке электрической прочности диэлектрических слоев. Силовые линии постоянно находятся под воздействием внешних факторов, температурных колебаний и механических нагрузок. Регулярная инструментальная диагностика трасс помогает точно определить текущее состояние изоляции, выявить деградацию защитного материала оболочки и предупредить тепловой пробой электролинии до того, как пострадает дорогостоящая аппаратная часть распределительных устройств

Особенности тестирования

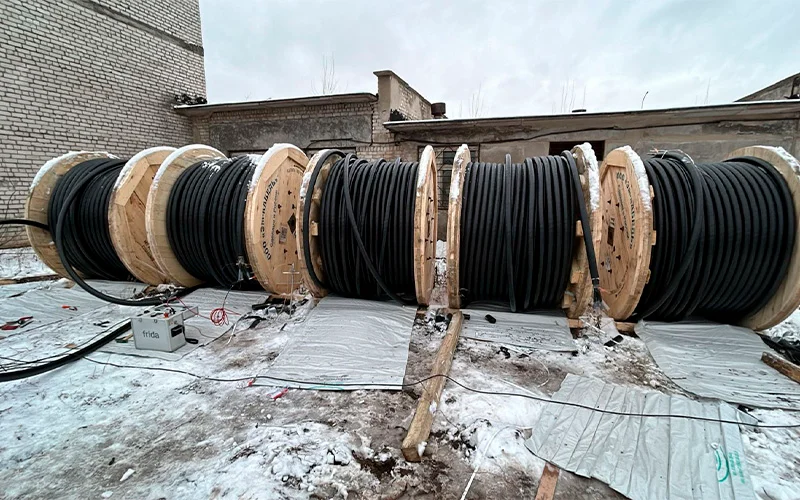

Особое внимание в промышленной энергетике традиционно привлекает тестирование кабелей с бумажно-масляной изоляцией (БПИ), пропитанной вязким составом. Такой тип проводников требует регулярного контроля, поскольку малейшее нарушение герметичности соединительных муфт или брони приводит к попаданию влаги внутрь линии и вымыванию пропитки. Квалифицированная проверка и измерение сопротивления изоляции мегаомметром на 2500 В дают возможность вовремя зафиксировать опасные изменения характеристик, сохранив работоспособность всей системы электроснабжения предприятия

Высоковольтный контроль

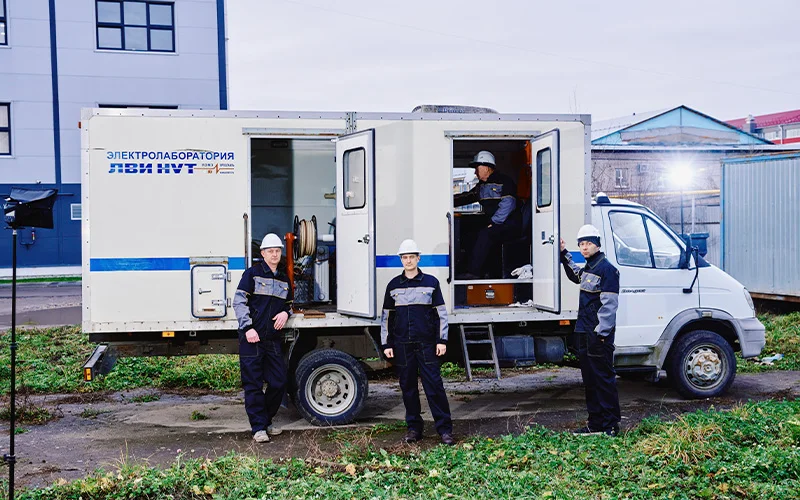

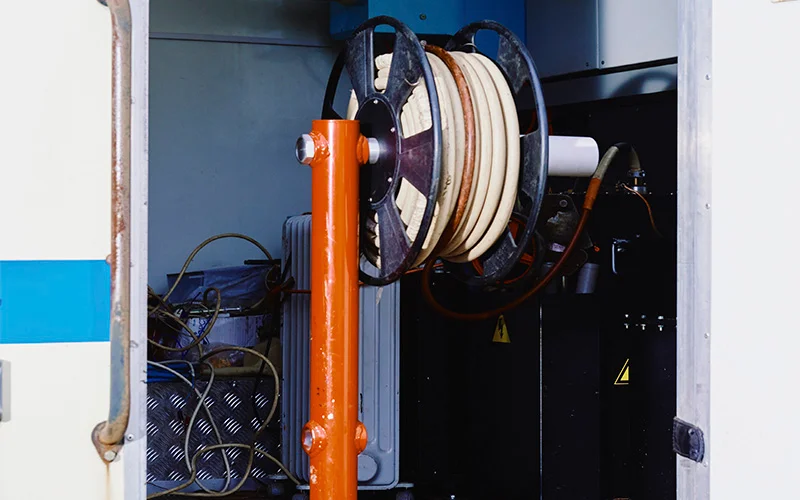

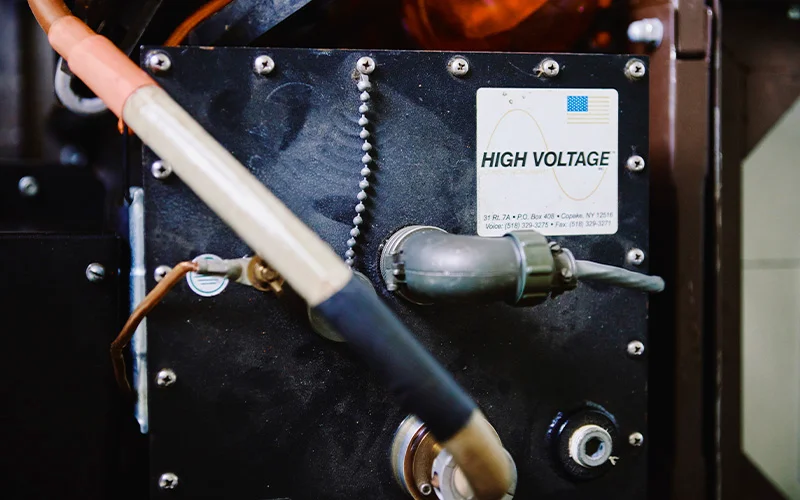

Оценка качества диэлектрика выполняется путем приложения к жилам повышенного напряжения от специальной испытательной установки (высоковольтного аппарата). Этот жесткий, но необходимый способ контроля заставляет проявиться любые скрытые дефекты: воздушные пустоты, микротрещины или зоны локальной утечки тока. Наша компания располагает штатом аттестованных инженеров, которые проводят высоковольтные тесты в строгом соответствии с требованиями ПУЭ и ПТЭЭП, оформляя по итогам официальный технический отчет

Наши цены

Итоговая стоимость пусконаладочных и эксплуатационных тестов рассчитывается на основе класса напряжения КЛ (0,4 / 6 / 10 кВ), общей протяженности трассы, типа изоляции (полимерная, бумажно-масляная, сшитый полиэтилен) и количества установленных муфт. Ознакомьтесь с нашими базовыми тарифами для планирования бюджета проекта

Наименование	Цена
Испытание кабеля с бумажной изоляцией до 1 кВ	от 2 500
Испытание кабеля с бумажной изоляцией 6 кВ	от 4 500
Испытание кабеля с бумажной изоляцией 10 кВ	от 5 000
Испытание кабеля с бумажной изоляцией 20 кВ	от 7 000
Испытание кабеля с бумажной изоляцией 35 кВ	от 10 000
Испытание участка кабельной линии после монтажа или ремонта	от 4 000
Измерение сопротивления изоляции мегаомметром 2500 В	от 1 500
Высоковольтные испытания кабеля	от 3 500
Испытание кабельных муфт на линии с бумажной изоляцией	от 2 500
Поиск места повреждения кабеля	от 7 000
Проверка целостности оболочки кабеля	от 3 000
Повторные испытания после устранения дефекта	от 3 000
Оформление технического отчета и протокола	входит в стоимость
Срочный выезд электролаборатории	от 5 000

Объекты, на которых проводим испытания

Проводим электроиспытания на объектах различного назначения — от частной недвижимости до коммерческих и производственных помещений. Учитываем особенности эксплуатации, требования безопасности и действующие нормативы

Жилой дом

Проверяем электропроводку, щиты, заземление и защитную автоматику в частных домах, коттеджах и таунхаусах

Квартира

Проводим испытания электросетей в квартирах после ремонта, перед сдачей объекта или при выявлении неисправностей

Кафе и ресторан

Проверяем электрооборудование, линии питания и защиту на объектах общественного питания с высокой нагрузкой на сеть

Магазин

Выполняем электроизмерения в торговых помещениях, включая проверку освещения, розеточных групп и щитового оборудования

Производство

Проводим испытания на производственных объектах с учетом повышенных нагрузок, специфики оборудования и требований к безопасности

Офис

Проверяем электросети в офисных помещениях для безопасной и стабильной работы техники, освещения и рабочих зон

Документация и протоколы
по результатам испытаний

По окончании работ заказчик получает полный комплект исполнительной документации. Пакет включает в себя официальный технический отчет, ведомости дефектов, копии свидетельств о регистрации лаборатории и итоговые протоколы, необходимые для передачи в Ростехнадзор, МЧС и сдачи энергообъекта в эксплуатацию

Протокол испытаний

Протокол испытаний кабельных линий повышенным напряжением — это главный юридический и технический документ, фиксирующий реальное состояние изоляции после проверок. В нем отражаются параметры испытательного напряжения, длительность его приложения, значения токов утечки и коэффициент асимметрии по каждой фазе. Эксперты фиксируют марку кабеля, длину трассы, целостность металлических оболочек и брони, а также делают итоговое заключение о пригодности КЛ к дальнейшей безопасной работе. Наш протокол заверяется подписями начальника лаборатории, инженеров-испытателей и скрепляется синей печатью организации

Скачать образец

Лицензия электролаборатории

Право на проведение высоковольтных измерений подтверждается действующим свидетельством о регистрации электролаборатории (ЭТЛ), выданным Ростехнадзором. Наличие этого документа гарантирует, что измерительный парк лаборатории укомплектован поверенными средствами измерений (СИ), методики аттестованы, а персонал прошел обучение по нормам электробезопасности и охраны труда. Копии свидетельств и справок о поверке приборов прилагаются к каждому техническому отчету

Скачать образец

Этапы работы

Процесс проверки кабельных линий с бумажно-масляной изоляцией требует строгого соблюдения регламента электробезопасности и технологической последовательности. Специалисты нашей электролаборатории выполняют работы в восемь последовательных этапов, что гарантирует высокую точность измерений и полную сохранность оборудования заказчика

Подготовка рабочего места и допуск

Оформляется наряд-допуск, проверяется исправность средств индивидуальной защиты (СИЗ) и заземляющих устройств. Линия полностью отключается от сети с обеих сторон, и непосредственно на месте проведения работ вывешиваются предупреждающие плакаты

Осмотр и предварительное обследование

Инженеры проводят детальный визуальный контроль всех доступных участков КЛ, оценивают состояние концевых и соединительных муфт, проверяют целостность защитного покрова, брони и надежность заземления металлических оболочек

Очистка и подготовка разделки жил

Поверхность изоляции в зонах подключения тщательно очищается от загрязнений, пыли и влаги. При необходимости производится бережная обработка диэлектрических поверхностей сухой ветошью для исключения поверхностных разрядов при подаче высокого напряжения

Первичное измерение сопротивления

С помощью поверенного мегаомметра (напряжение 2500 В) проверяется отсутствие замыканий между жилами, а также между каждой жилой и заземленной оболочкой (экраном). Фиксируются начальные показания состояния диэлектрических слоев

Сборка схемы и подача напряжения

К испытываемой фазе подключается высоковольтный вывод передвижной или стационарной установки. Остальные жилы и металлическая оболочка надежно заземляются. Подача выпрямленного напряжения осуществляется плавно до достижения нормируемой величины

Контроль токов утечки и выдержка

Линия выдерживается под полным испытательным напряжением в течение установленного нормативного времени (обычно 5–10 минут). Инженеры ежеминутно отслеживают показания тока утечки, фиксируя динамику изменений и контролируя отсутствие признаков пробоя

Снятие заряда и повторный замер

После отключения установки напряжение плавно снижается до нуля, а остаточный емкостный заряд с жилы безопасно снимается при помощи специальной заземляющей штанги. После снятия потенциала выполняется повторное измерение сопротивления изоляции мегаомметром

Обработка данных и оформление

При необходимости проводится проверка фазировки КЛ для контроля правильности подключения. Специалисты собирают все полученные данные, вычисляют коэффициент асимметрии токов утечки, делают технический вывод и оформляют итоговый протокол
